IP5306 2.1A充電2.4A放電移動電源SOC
2023-02-15 16:45 IP5306 移動電源方案 瀏覽次數：（）
移動電源方案
簡介
IP5306是一款集成升壓轉換器、鋰電池充電管理、電池電量指示的多功能電源管理SOC,為移動電源提供完整的電源解決方案。
IP5306是高集成度與豐富功能，使其在應用時僅需極少的外圍器件，并有效減少整體方案的尺寸，降低BOM成本。
IP5306只需一個電感實現降壓與升壓功能。DC-DC轉換器工作在500KHz,可以支持低成本電感和電容。
IP5306的同步升壓系統提供zd2.4A輸出電流，轉換效率高至93%?？蛰d時，自動進入休眠狀態，靜態電流降至50μA。
IP5306采用開關充電技術，提供zd2.1A電流，充電效率高至97%。內置IC溫度和輸入電壓智能調節充電電流。

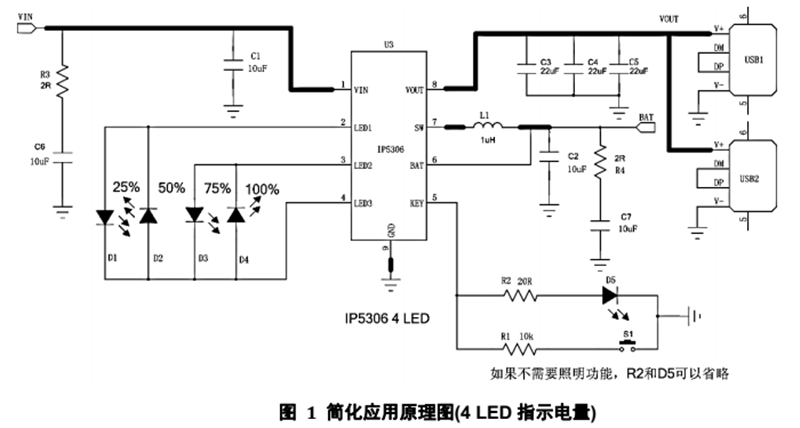

IP5306支持1/2/3/4顆LED電量顯示。
IP5306采用ESOP8L封裝。
特性
同步開關充放電
2.4A同步升壓轉換，2.1A同步開關充電；
升壓效率高達96%；
充電效率高達97%；
內置電源路徑管理，支持邊充邊放；
支持負載大電流線補功能；
充電
自適應充電電流調節，匹配所有適配器；
充電電壓精度：±0.5%；
支持4.20/4.30/4.35/4.40V電池；
電量顯示
支持4,3,2,1顆LED電量顯示；
功能豐富
按鍵開機；
內置照明燈驅動；
自動檢測手機插入和撥出；
低功耗
智能識別負載，自動進待機；
待機功耗小于100 μA；
BOM極簡
功率MOS內置，單電感實現充放電
多重保護、高可靠性
輸出過流，過壓，短路保護；
輸入過壓，過充，過放，過流放電保護；
整機過溫保護；
ESD4KV,瞬間耐壓12V;
應用
移動電源/充電寶；手機，平板電腦等便攜式設備
》》》》》詳細咨詢：岑生18825255157
QQ:2880156960
QQ:2880156960
IP5306規格書下載：
IP5306.pdf
