單顆芯片功率7W球泡燈線性恒流驅動芯片
2023-02-17 11:51 單顆芯片功率7W CYT1000AE低成本 瀏覽次數：（）
LED驅動芯片
單顆芯片功率7W球泡燈線性恒流驅動芯片CYT1000AE低成本
概述
CYT1000AE是一款線性恒流IC，輸出電流可調，恒流精度高，應用方案簡單，成本和阻容降壓相當，具有過溫保護功能，更安全，更可靠。
特點
（1）輸出電流可調5mA-60mA，
（2）恒流精度可以達到±3%；
（3）具有過溫保護功能；
（4）無EMC問題；
（5）芯片與PCB可以共用鋁基板；
（6）線路簡單，成本低廉；
（7）封裝：ESOP-8；
應用領域
（1）球泡燈
（2）日光燈
（3）筒燈
（4）吸頂燈

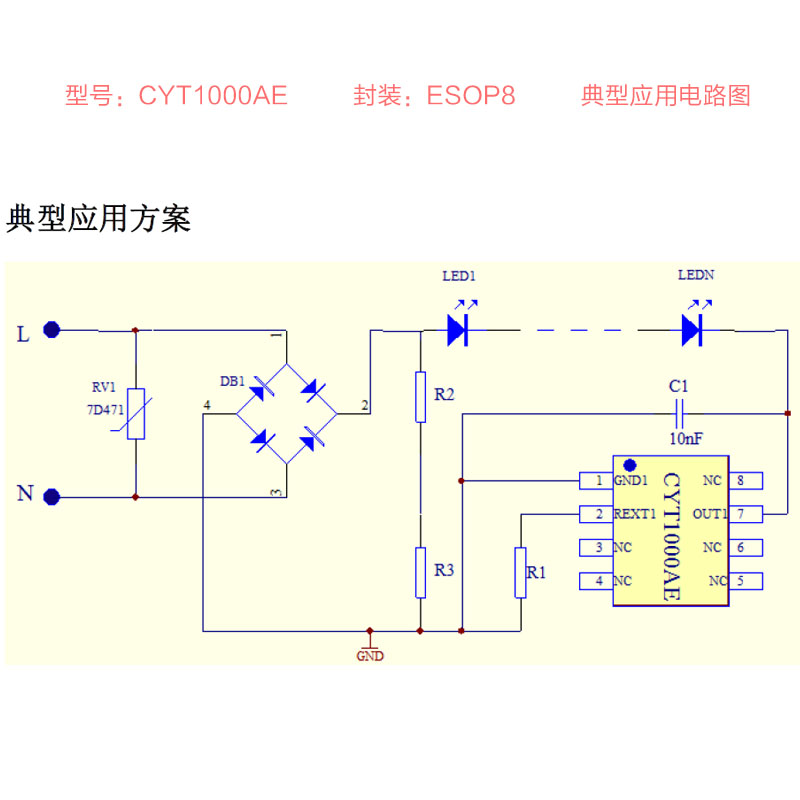

應用方案實例
1、PF值0.5 90%效率無頻閃方案
在上述方案中：
當LED串聯電壓達到270-285V時，可以不需要降壓電容C1，當LED燈珠數量較少時，通過選取適當?shù)碾娙葜岛驼{(diào)節恒流值，可以達到最佳的電源效率，適合于3-5W光源模組；
電容C2可以對電源濾波，提高電源電壓的平均值，從而提高電源效率，但整機的PF值只有0.5左右；
電容C3主要起到抗浪涌緩沖作用，避免IC瞬間被擊穿，提高產品可靠性；
電阻RS可用于調節LED的恒流值，具體計算見IC輸出電流特性。
