IP5358支持雙向PD3.0快充協議移動電源方案芯片_聚泉鑫

2023-03-31 15:31      IP5358支持雙向PD3.0快充協議   移動電源方案芯片    瀏覽次數：（） 移動電源方案 英集芯

IP5358支持SCP、VOOC、雙向PD3.0等全部快充協議的移動電源SOC

一、概述

IP5358是一款集成QC2.0 / QC3.0/SCP/VOOC輸出快充協議、FCP/AFC/SFCP輸入輸出快充協議、MTK PE+1.1&2.0輸出快充協議、USB C/PD2.0/PD3.0輸入輸出協議、USB C PD3.0 PPS輸出協議、兼容BC1.2/蘋果/三星手機、同步升/降壓轉換器、鋰電池充電管理、電池電量指示等多功能的電源管理SOC，為快充移動電源提供完整的電源解決方案?？赏瑫r(shí)支持USB Ax2， USB B，USB C四個USB口，單獨使用任何一個USB口都可以支持快充，同時使用兩個及以上輸出口時，只支持5V。

IP5358的高集成度與豐富功能，只需一個電感實現降壓與升壓功能，在應用時僅需極少的外圍器件，有效減小整體方案的尺寸，降低BOM成本。

IP5358的同步開關升壓系統可提供zd18W輸出能力，即使電池電壓較低時輸出18W 仍能保持90%以上的效率?？蛰d時，自動進入休眠狀態。

IP5358的同步開關充電系統，提供高達5.0A充電電流。內置IC溫度、電池溫度和輸入電壓控制環路，智能調節充電電流。

IP5358內置USB C&PD2.0/PD3.0協議。

IP5358內置14bit ADC，精確測量電池電壓和電流。

IP5358內置電量計算法，可準確獲取電池電量信息?？啥ㄖ齐姵仉娏壳€，以精準顯示電池電量。

IP5358支持1/2/4顆LED電量顯示，支持88、188等各種數碼管電量顯示；支持照明功能；支持按鍵。

 IP5358支持雙向PD3.0快充協議

二、特性

（一）同時支持多個USB口

（1）2個USB A口輸出

（2）1個USB B口輸入

（3）1個USB C口輸入/輸出



（二）快充規格

（1）任意一個口都支持快充

（2）集成QC2.0/QC3.0輸出快充協議

（3）集成FCP輸入/輸出快充協議

（4）集成AFC輸入/輸出快充協議

（5）集成SFCP輸入/輸出快充協議

（6）集成SCP輸出快充協議

（7）集成VOOC輸出快充協議

（8）集成MTK PE+ 1.1&2.0輸出快充協議

（9）集成USB C DRP協議，支持輸入輸出快充

（10）兼容BC1.2、蘋果、三星手機快充



（三）集成USB Power Delivery（PD2.0/PD3.0）協議

（1）支持PD2.0雙向輸入/輸出協議

（2）支持PD3.0輸入/輸出，PPS輸出協議

（3）支持5V，9V，12V電壓檔位輸入

（4）支持5V，9V，12V電壓檔位輸出

（5）PPS支持5~11V，20mV/step輸出電壓檔位

（6）集成硬件的雙向標記編解碼（BMC）協議

（7）集成物理層協議（PHY）

（8）集成硬件CRC

（9）支持Hard Reset



（四）充電規格

（1）電池端充電電流最高可達5.0A

（2）自適應充電電流調節

（3）支持4.20V、4.3V、4.35V、4.40V電池



（五）放電規格

（1）輸出電流能力：5V：3.1A；9V：2.0A；12V：1.5A

（2）同步開關放電5V 2A效率達95%以上

（3）支持線補



（六）電量顯示

（1）內置14bit ADC和電量計

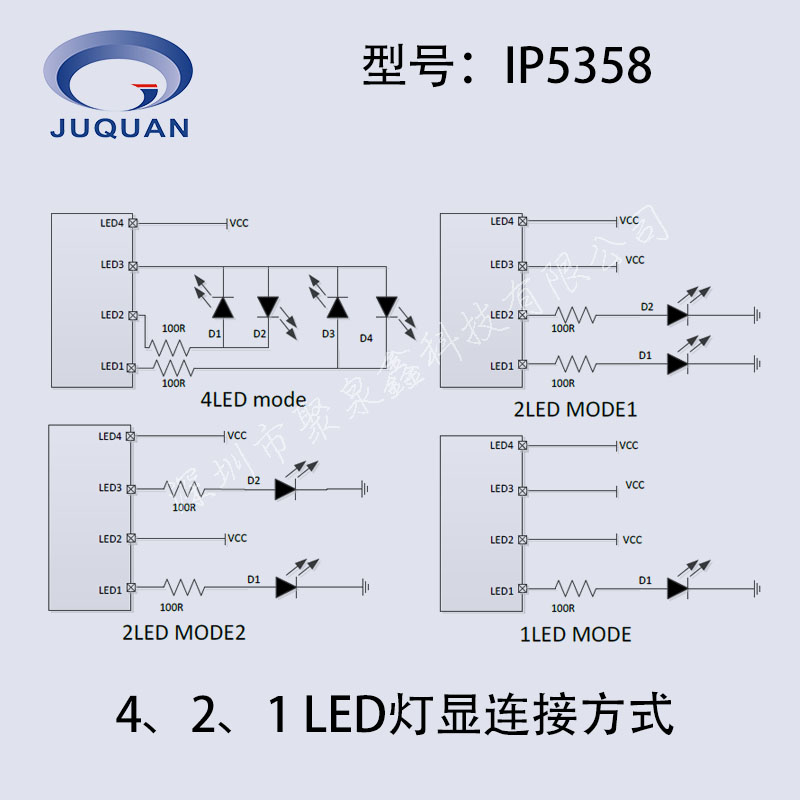

（2）支持1 / 2 / 4顆LED電量顯示

（3）支持88、188等各種數碼管電量顯示

（4）智能識別LED電量顯示燈數目

（5）外部PIN選數碼管還是LED燈做電量顯示

（6）可自學習的電量計，電量顯示更均勻

（7）初始電池容量PIN選配置



（七）其他功能

（1）自動檢測手機插入和拔出

（2）快充狀態指示

（3）支持電池溫度檢測和PCB板溫度檢測

（4）智能識別負載，輕負載自動進待機

（5）支持多種按鍵模式選擇

（6）內置照明燈驅動
