N531功率開關控制器_聚泉鑫

2024-12-16 15:38      N531   功率開關控制器    瀏覽次數:()

簡介

N531是一款通用的功率開關控制器,可以替代由分立元件組成的推挽電路,可以直接驅動IGBT,功率MOSFET,繼電器等功率開關。T0-94/S0T23-5封裝,簡單小巧。



特點

可推 1200V 25AIGBT

使用大電流驅動功率開關

電流源:-500mA(max)

電流沉:500mA(max)

供電電源 5V-18V

輸入電壓范圍 0V-18V

驅動各種功率開關

輸入信號與輸出信號同相位

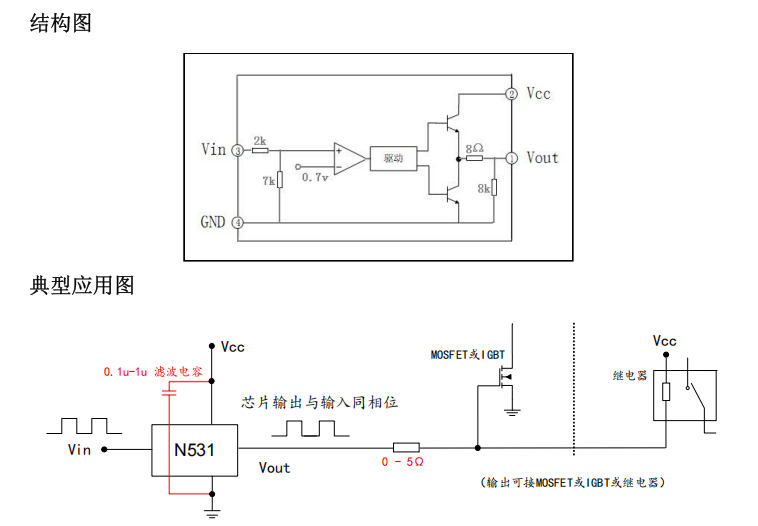

注:

1)建議VCC與GND間跨接0.1uF電容,以助于濾除高頻干擾;

2)輸出端已內置5歐電阻,若驅動性能良好,可省去外部到MOS柵極的串聯電阻:

3)實驗證明N531布線越靠近MCU性能越穩定。
