TWS對耳藍牙充電倉soc芯片IP5516聚泉鑫方案設計

2023-02-16 17:28      IP5516   TWS對耳藍牙充電倉soc芯片    瀏覽次數:()

一、簡介

IP5516是一款集成5V升壓轉換器、鋰電池充電管理、電池電量指示的多功能電源管理SoC,為TWS藍牙耳機充電倉提供完整的電源解決方案。

IP5516的高集成度與豐富功能,使其在應用時僅需極少的外圍器件,并有效減小整體方案的尺寸,降低BOM成本。

IP5516內置一個5V輸出、同步整流的升壓DC-DC,功率管內置,提供zd300mA輸出電流,升壓效率高至93%。DC-DC轉換器開關頻率在1.5MHz,可以支持低成本電感和電容。

IP5516的線性充電提供zd500mA充電電流,可靈活配置zd充電電流。內置IC溫度和輸入電壓智能調節充電電流功能。

IP5516可實現TWS對耳獨立入倉檢測,檢測到耳機入倉后自動進入耳機充電模式,耳機充滿后自動進入休眠狀態,靜態電流最低可降至30uA??伸`活定制耳機充滿判飽電流,充滿電流檢測精度高達1mA。

IP5516內置MCU,可靈活定制4/3/2/1LED電量顯示。內置10bit ADC,可準確計算電池電量。

IP5516采用QFN16封裝。

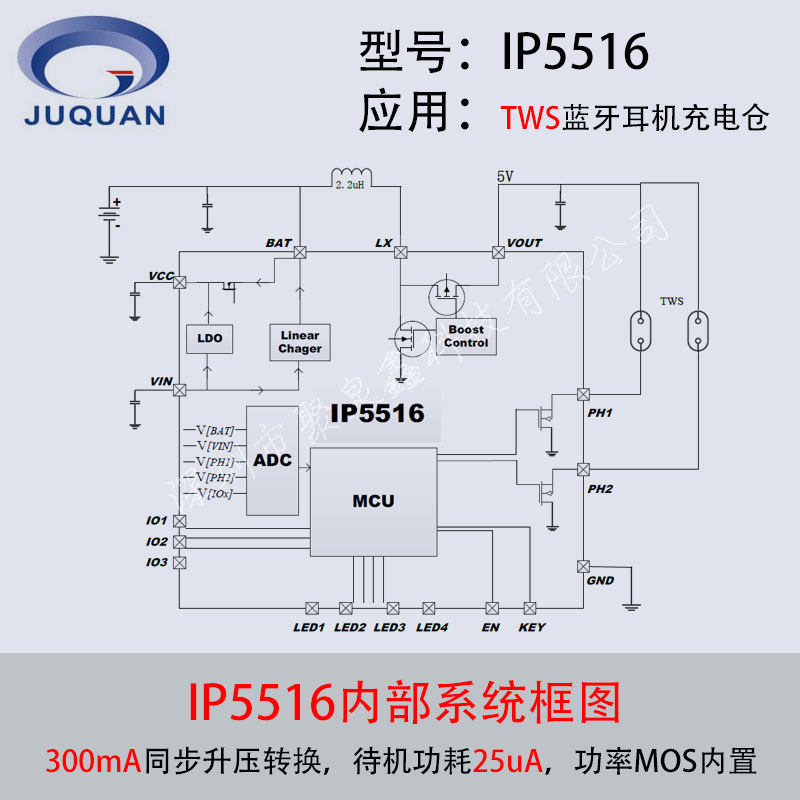

TWS對耳藍牙充電倉soc芯片IP5516聚泉鑫方案設計


二、特性

(一)同步開關放電

1300mA同步升壓轉換

2)升壓效率最高達93%

3)內置電源路徑管理,支持邊充邊放



(二)充電

1)zd500mA 線性充電,充電電流可調

2)自動調節充電電流,匹配適配器輸出能力

3)支持4.20V、4.30V4.35V4.4V電池


三、應用

1TWS藍牙耳機充電倉

2鋰電池便攜設備

TWS對耳藍牙充電倉soc芯片
