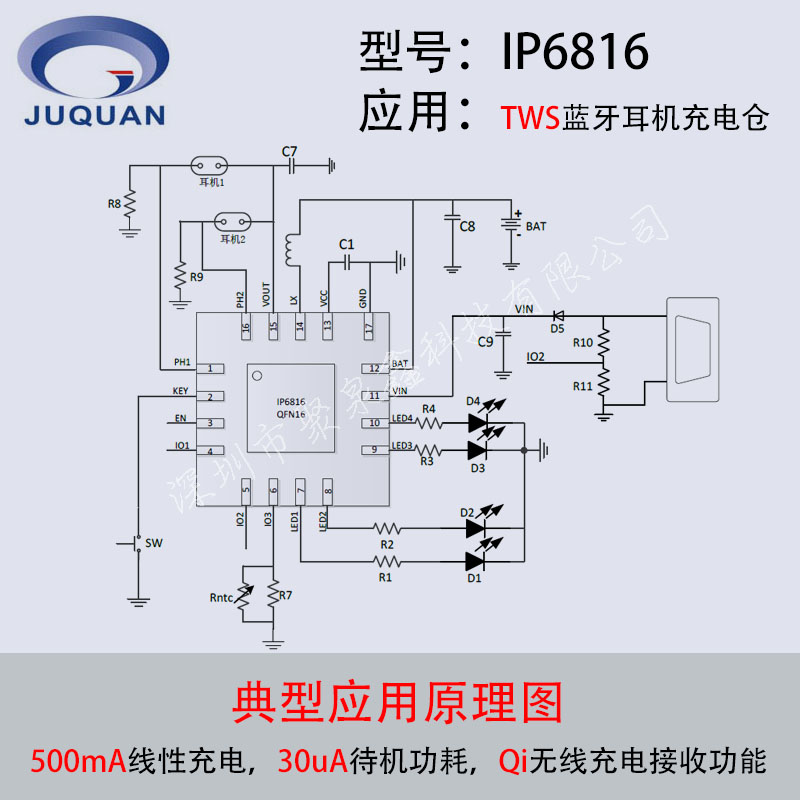

TWS無線耳機充電倉芯片ip6816帶qi無線接收功能
一、簡介
IP6816是一款集成Qi無線充接收、5V升壓轉換器、鋰電池充電管理、電池電量指示的多功能電源管理SoC，為無線充TWS藍牙耳機充電倉提供完整的電源解決方案。
IP6816的高集成度與豐富功能，使其在應用時僅需極少的外圍器件，并有效減小整體方案的尺寸，降低BOM成本。
IP6816內置一個5V輸出、同步整流的升壓DC-DC，功率管內置，提供zd300mA輸出電流，升壓效率高至93%。DC-DC轉換器開關頻率在1.5MHz，可以支持低成本電感和電容。
IP6816的線性充電提供zd500mA充電電流，可靈活配置zd充電電流。內置IC溫度和輸入電壓智能調節充電電流功能。
IP6816可實現TWS對耳獨立入倉檢測，檢測到耳機入倉后自動進入耳機充電模式，耳機充滿后自動進入休眠狀態，靜態電流最低可降至30uA?？伸`活定制耳機充滿判飽電流，充滿電流檢測精度高達1mA。
IP6816內置MCU，可靈活定制4/3/2/1顆LED電量顯示。內置10bit ADC，可準確計算電池電量。
IP6816采用QFN16封裝。
二、特性
（一）同步開關放電
（1）300mA同步升壓轉換
（2）升壓效率最高達93%
（3）內置電源路徑管理，支持邊充邊放
（二）充電
（1）zd500mA線性充電，充電電流可調
（2）支持Qi協議無線充電接收功能
（3）自動調節充電電流，匹配適配器和無線充
（4）電的輸出能力
（5）支持4.20V、4.30V、4.35V和4.4V電池
（三）電量顯示
（1）內置10bit ADC，可準確計算電池電量
（2）支持4/3/2/1顆LED電量顯示
（四）低功耗
（1）智能識別耳機插入/充滿/拔出，自動進待機
（2）支持雙路耳機獨立檢測
（3）待機功耗zx可至30 μA
（五）BOM極簡
（1）功率MOS內置，外圍只需少量器件即可實現完整充放電方案
Qi 協議無線充電接收功能
IP6816支持Qi協議無線充電接收功能。無線接收功能的諧振電容需要根據實際線圈電感做調整，請直接聯系英集芯技術支持部門。
當同時插入有線充電和放置到無線充電TX端時，IP6816優先使用有線充電，此時會主動關閉無線充電接收功能。
電量計和電量顯示
IP6816內置電量算法，根據電芯容量準確的顯示電池剩余電量。
IP6816支持1/2/3/4顆LED燈電量顯示，系統可自動識別是幾顆電量燈顯示模式。
NTC功能
IP6816可以通過在IO3 pin上接NTC電阻，來實現電池NTC功能；NTC放出20uA電流，在外部NTC電阻上產生電壓，IC讀取NTC上的電壓來判斷當前溫度是否超過設定溫度范圍，就會關閉充電和放電。
